Grünlage Golftap

Tag antippen, Schlag gezählt — der NFC-Schlagzähler fürs Golfbag. Offene Hardware, zum Selberbauen.

Was ist der Golftap?

Ein streichholzschachtel-großes Kästchen am Bag: Du tippst mit einem NFC-Sticker — am Schläger oder am Handschuh — kurz auf den gravierten Ring im Deckel, und der Schlag landet samt Schlägerwahl per Bluetooth in Grünlage Golf. Kein Display, keine App in der Hand, kein Aufwecken: antippen, weiterspielen.

🏷️

NFC-Tags statt Tasten

Jeder Schläger bekommt einen NTAG213-Tag. Der Golftap erkennt, welcher Schläger getippt hat. Beste Wahl: die NFC-Laundry-Münze, siehe unten.

📶

Bluetooth zur App

Taps gehen live an Grünlage Golf aufs Telefon — mit Puffer, falls das Telefon gerade schläft.

🔋

Wochenlang unterwegs

400-mAh-Akku, geladen wird per USB-C. Ein Jumper trennt den Akku für die Winterpause.

🔧

Kompakter Stapel

Fertigplatine mit flach aufgelötetem Funkmodul, der NFC-Leser steckt in hohen Buchsenleisten darüber — kein einziges Kabel.

🖨️

Gehäuse aus dem Drucker

Zwei Teile — Wanne mit angeformtem Innenträger und Deckel mit graviertem Tap-Ring — für jeden 3D-Drucker, beide ohne Stützen.

📖

Offen dokumentiert

Platinendaten, Druckdateien und eine bebilderte Aufbauanleitung stehen hier zum Download.

Empfohlener Tag für die Schläger

NFC Laundry Münze PPS On-Metal, 22 mm, NTAG213 (180 Byte), schwarz, gelocht. Die bisher beste Wahl, und zwar aus drei Gründen:

Die App liest nur die Seriennummer des Tags, die 180 Byte Speicher bleiben leer. Beschreiben oder Programmieren musst du nichts, anlernen reicht (Profil → „Grünlage Golftap").

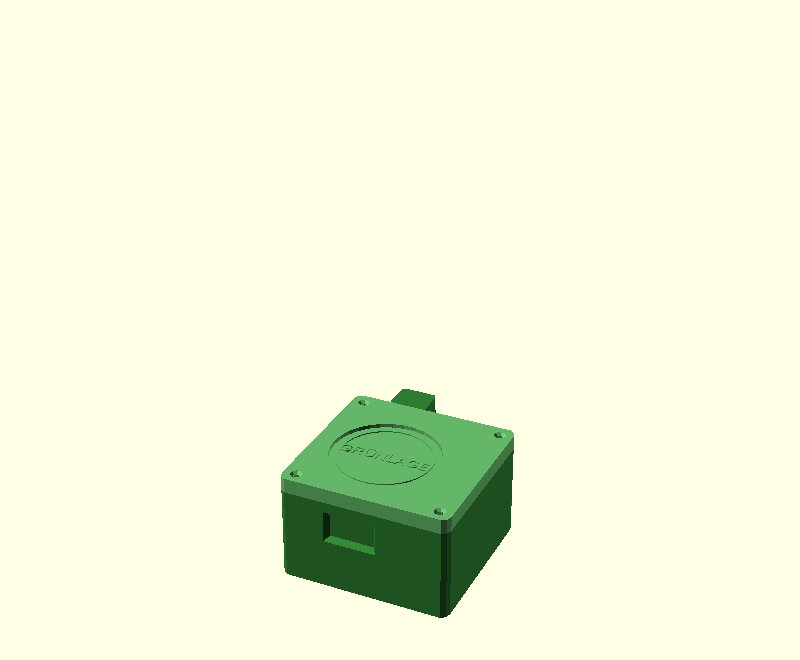

Explosionsanimation des Golftap-Gehäuses: Deckel hebt ab, NFC-Modul zieht aus den Buchsen, Platine hebt ab, der Innenträger steigt aus der Wanne
Wanne, Innenträger und Deckel — der Innenträger ist inzwischen an die Wanne angeformt — plus die Elektronik (schematisch): rotes NFC-Modul mit Antennenrahmen, darunter die Trägerplatine mit der flach aufgelöteten Bluetooth-Sendeeinheit.

Fotos vom fertigen Gerät folgen in Kürze. Die Golftap-Anbindung steckt heute schon in Grünlage Golf und wird mit einem der nächsten App-Updates für alle freigeschaltet.

Was die Töne bedeuten

Der Golftap hat kein Display — er spricht über seinen kleinen Summer. Fünf Situationen kannst du am Klang unterscheiden. Die Bildchen zeigen jeweils das Tonmuster: je höher der Balken, desto höher der Ton, je breiter, desto länger.

Aufsteigender Doppelton

„Dü-dii“, hell und kurz: Der Schlag ist gebucht. Weiterspielen, nicht noch einmal tippen.

Zwei gleiche, tiefere Piepse

„Düt-düt“: Der Tag wurde gelesen, aber nicht gebucht — derselbe Schläger hat innerhalb von drei Sekunden schon einmal getippt. So zählt ein doppeltes Antippen nie als zwei Schläge.

5 s

Leiser Tick alle 5 Sekunden

Der Golftap ist eingeschaltet, aber noch nicht mit der App verbunden. Öffne Grünlage Golf und prüfe Bluetooth. Sobald die Verbindung steht, hört das Ticken auf.

3 s

Doppel-Tick alle 3 Sekunden am USB-Kabel

„Tk-tk“: Der Golftap hängt am Ladekabel, aber der Schalter steht auf Aus. Dann läuft er zwar vom Kabel, der Akku wird aber nicht geladen. Schalter einschalten, dann verstummt der Hinweis. Ab Firmware 1.5.0.

Stille

Mit der App verbunden und bereit, oder mit eingeschaltetem Schalter am Ladekabel (der Such-Tick schweigt am Kabel ab Firmware 1.5.0). Ansonsten: ausgeschaltet, Akku leer, oder in der App ist die Lautstärke auf „Aus“ gestellt.

Kein Ton direkt nach dem Antippen heißt: Der Tag wurde nicht gelesen. Etwas mittiger auf den gravierten Ring tippen. Gelesen wird außerdem nur, während in der App eine Runde läuft oder du gerade die Schläger-Tags anlernst. Die Lautstärke stellst du in der App im Golftap-Bereich ein (Aus, Leise, Normal, Laut). Sie gilt für alle Töne gemeinsam.

Spickzettel für die Rückseite

Zum Abtippen in einen Etikettendrucker mit einzeiligem Band. Die Rückseite ist rund 51 mm breit, jede Zeile hat höchstens 24 Zeichen und passt bei kleiner Schrift auf einen Streifen. Vier Streifen übereinander kleben:

Dü-dii = Schlag gebucht
Düt-düt = schon gezählt
Tick 5s = App verbinden
Tk-tk USB = Schalter an!

Nur Platz für einen Streifen? Kurzfassung (45 Zeichen, eher für die lange Seite):

Hoch=OK Tief=doppelt Tick=App Tk-tk=Schalter!

Selberbauen — alle Dateien

Materialkosten rund 30 €: Platine (~2 € + Versand bei jedem Leiterplatten-Dienst oder per Anfrage über kontakt@gruenlage-golf.de zum Selbstkostenpreis), Seeed XIAO nRF52840, PN532-NFC-Modul (HW-147), 400-mAh-LiPo, Steckverbinder und Schrauben. Die vollständige Stückliste steht in der Aufbauanleitung.

📖 Aufbauanleitung Stückliste, Lötreihenfolge und Zusammenbau — Etappe für Etappe, mit maßstabsgetreuen Schemata. 🟩 Platine — Fertigungsdaten (Gerber, ZIP · 31 kB) Direkt hochladbar bei JLCPCB, Aisler oder PCBWay: 2 Lagen, 1,6 mm FR4, Standardprozess. ⚡ Firmware (UF2 · 248 kB, v1.5.0) Fertig kompiliert fürs XIAO nRF52840, kein Werkzeug nötig: Reset-Taster doppelt drücken, die Datei aufs erscheinende „XIAO"-Laufwerk ziehen. Neu in 1.5.0: Am USB-Kabel schweigt der Such-Tick; steht der Schalter dabei auf Aus (Akku lädt nicht), mahnt ein Doppel-Tick (siehe „Was die Töne bedeuten“ oben). 1.4.0: Lautstärke des Piepsers in der App einstellbar (vier Stufen, im Modul gespeichert). 1.3.1: robustere Tag-Erkennung nach Wiederverbindungen. 1.3.0: lauterer Piepser — Töne an der Resonanz des Summers, und optional Gegentakt über D7 (rund 6 dB mehr, siehe Aufbauanleitung). Seit 1.2.0: robustere Aufzeichnung nach Verbindungsabrissen und Funk-Updates (OTA) — dieses UF2 ist der letzte nötige Kabel-Flash. Mit Piezo-Unterstützung: Scan-Bestätigungston und Such-Tick (optionaler Summer an J7, siehe Aufbauanleitung — dort steht auch, wie du Gerätename und PIN abliest). 📡 Firmware-Update per Funk (OTA-DFU, ZIP · 122 kB, v1.5.0) Für Module, die bereits auf v1.2.0 oder neuer laufen. Am einfachsten über Grünlage Golf: Unter Profil → „Grünlage Golftap" erscheint bei verbundenem Modul „Firmware 1.5.0 installieren (per Funk)" — antippen, fertig. Ohne App geht es auch so: In einem BLE-Werkzeug (z. B. nRF Connect) die vier PIN-Ziffern auf die Characteristic „DFU Start" schreiben — das Modul startet in den Update-Modus („AdaDFU") — und dieses ZIP per DFU einspielen. Kein Kabel, kein Gehäuse öffnen. 🖨️ Gehäuse — Wanne mit Innenträger (STL · 278 kB) Ein Druckteil: 61 × 51 mm Grundfläche mit angeformtem Innenträger — Akkufach (Fixierung per Klebepad), Schraubnaben für den Elektronik-Stapel, USB-Fenster, Schnuröse und M6-Montagebohrung für einen Kippschalter (optionale Akku-Trennung). Ohne Stützen druckbar. 🖨️ Gehäuse — Deckel (STL · 287 kB) Außen flach mit graviertem Tap-Ring über der Antenne, innen Niederhalter für die Platine. Liegt druckfertig kopfüber — Gravurseite aufs Bett.

Alle Dateien Stand August 2026 und passend zueinander: Platinen-Revision A mit dem einseitigen Aufbau (beide Module auf einer Platinenseite, Details in der Anleitung) und das dazu konstruierte Gehäuse. Der Golftap ist ein Bastelprojekt: Aufbau auf eigene Verantwortung, LiPo-Polung beachten.
